Почему выбивает автомат у дизельного генератора при подключении нагрузки

Время чтения: 7 мин 14 сек

Автомат у дизельного генератора выбивает при подключении нагрузки, когда ток в линии становится выше допустимого, возникает короткое замыкание, кабель не выдерживает мощность потребителей, контакты перегреваются, появляется утечка на корпус или подключенное оборудование запускается с большим пусковым током. Защита отключает цепь, чтобы предотвратить перегрев проводки, повреждение альтернатора, оплавление разъемов и выход из строя потребителей.

Дизельный генератор вырабатывает электроэнергию, автоматический выключатель контролирует ток, нагрузка потребляет мощность. Если один элемент работает не в расчетном режиме, электростанция уходит в аварию. Поэтому проблему нужно искать не только в самом автомате, но и в кабеле, щите, потребителях, схеме заземления, распределении фаз и настройках автоматики.

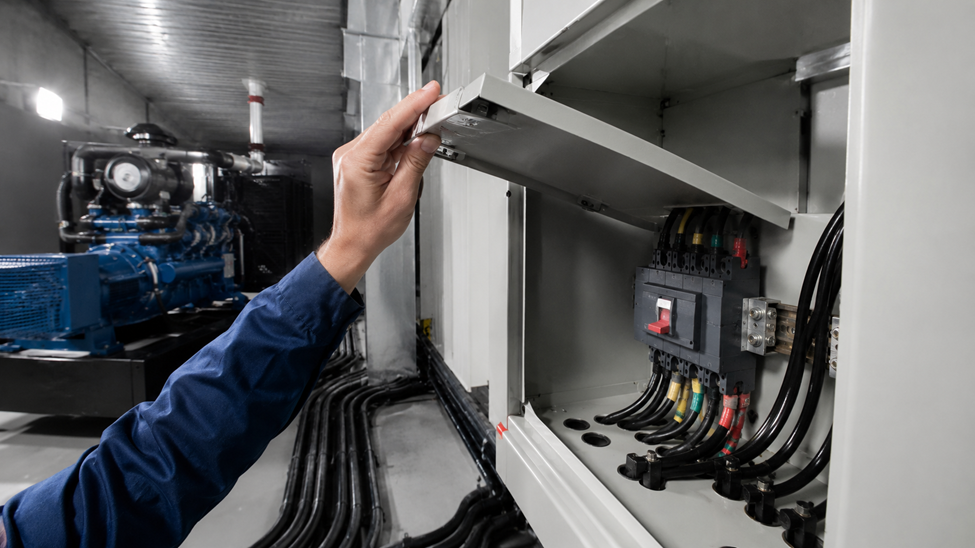

Что происходит при срабатывании автомата

Автоматический выключатель размыкает цепь при опасном режиме. Его задача — отключить питание быстрее, чем кабель, обмотка генератора или подключенный прибор получат критическое повреждение.

Что проверять	Что происходит	Как проявляется	Что делать
Нагрузка	Потребители требуют больше мощности, чем может отдать генератор	Автомат выбивает при включении нескольких приборов	Отключить часть оборудования, пересчитать мощность
Кабель	Жилы перегреваются из-за малого сечения или большой длины	Кабель теплый, напряжение проседает	Подобрать кабель по току, длине и способу прокладки
Контакты	Клеммы, вилки или розетки дают нагрев	Есть запах гари, потемнение, искрение	Подтянуть, заменить или переобжать соединения
Потребитель	Прибор запускается с высоким пусковым током или имеет неисправность	Автомат выбивает при включении одного устройства	Проверить устройство отдельно
Щит и АВР	Защита или коммутация работают неправильно	Отключение повторяется без явной перегрузки	Выполнить диагностику автоматики

Основные причины отключения

Перегрузка генератора

Перегрузка возникает, когда суммарная мощность приборов превышает рабочие возможности генератора. Освещение, электроинструмент, насос, компрессор, обогреватель, холодильное оборудование и станок создают общий ток. Если этот ток выше номинала автомата или выше допустимого режима генератора, защита отключает питание.

Особенно часто проблема появляется на строительных площадках, в мастерских, на складах и в загородных домах, где к одной электростанции подключают разнородное оборудование.

Тип нагрузки	Что дает нагрузку на генератор	Почему автомат может выбить
Обогреватели, ТЭНы	Постоянное активное потребление	Суммарная мощность быстро достигает предела
Насосы, компрессоры	Резкий старт двигателя	Пусковой ток кратно выше рабочего
Сварочные аппараты	Переменный ток при работе	Возможны скачки нагрузки
Станки, вентиляторы	Электродвигатели под нагрузкой	При пуске растет ток
Бытовая техника	Одновременное включение нескольких приборов	Генератор получает перегрузку по линии

Чтобы снизить риск отключения, мощные потребители включают по очереди. Сначала запускают генератор и дают ему выйти на рабочий режим, затем подключают оборудование с самым высоким пусковым током, после этого добавляют менее мощные приборы.

Высокий пусковой ток

Пусковой ток возникает в момент запуска электродвигателя. Насосная станция, компрессор, холодильная установка, бетономешалка или вентиляция могут на короткое время потреблять в несколько раз больше номинала. Генератор реагирует на резкий скачок, напряжение проседает, автомат фиксирует превышение тока и отключает линию.

Проблему усиливают несколько факторов:

несколько электродвигателей запускаются одновременно;
генератор выбран без запаса по мощности;
оборудование стартует под механической нагрузкой;
линия подключена через длинный кабель;
сечение кабеля не соответствует фактическому току.

Для таких потребителей может потребоваться генератор большей мощности, отдельная линия, плавный пуск или изменение порядка включения оборудования.

Короткое замыкание

Короткое замыкание появляется, когда проводники соприкасаются напрямую: фаза с нулем, фаза с фазой или фаза с корпусом. Ток резко возрастает, поэтому автомат выбивает сразу после подключения нагрузки или даже в момент включения кабеля в щит.

Причины короткого замыкания:

повреждена изоляция кабеля;
в разъем попала влага;
провод пережат, перетерся или был поврежден техникой;
в распределительном щите допущена ошибка монтажа;
вилка, розетка или клемма деформированы;
внутри потребителя произошел пробой.

При таком сценарии нельзя снова включать автомат без проверки. Нужно отключить нагрузку, остановить генератор, осмотреть кабельную трассу, проверить щит и выполнить измерение сопротивления изоляции.

Неправильно подобран кабель

Кабель передает мощность от генератора к потребителям. Если сечение жил меньше требуемого, линия нагревается, потери напряжения растут, а автомат начинает отключать питание при нагрузке, которая внешне кажется допустимой.

На выбор кабеля влияют:

мощность генератора;
рабочий ток нагрузки;
длина линии от генератора до щита;
однофазная или трехфазная схема;
материал жил — медь или алюминий;
способ прокладки;
условия эксплуатации на объекте.

Чем длиннее линия, тем выше потери напряжения. При большом расстоянии между генератором и объектом кабель должен подбираться не «на глаз», а по расчету. Если провод нагревается, появляется запах изоляции или автомат выбивает через несколько минут работы, линию нужно проверять в первую очередь.

Плохой контакт

Контактная группа пропускает ток через клемму, вилку, розетку, болтовое соединение или шину. Когда контакт ослаблен, появляется локальный нагрев. Пластик темнеет, металл окисляется, сопротивление растет, а автомат отключает цепь.

Место проверки	Возможная проблема	Внешний признак
Розетка генератора	Ослабление или подгорание контактов	Нагрев, потемнение корпуса
Силовая вилка	Деформация, плохой прижим	Искрение, запах гари
Клеммы щита	Недостаточная затяжка	Локальный перегрев
Удлинитель	Износ, малое сечение	Нагрев по всей длине
Кабельный наконечник	Неправильная опрессовка	Нестабильная работа нагрузки

Плохой контакт опасен тем, что автоматика может сработать не сразу. Если есть запах гари, копоть или следы оплавления, эксплуатацию нужно остановить до ремонта.

Перекос фаз

У трехфазного дизельного генератора нагрузка должна распределяться по фазам равномерно. Если однофазные приборы собраны на одной фазе, а две другие почти не используются, генератор работает с перекосом. На перегруженной фазе ток растет, напряжение становится нестабильным, автомат отключает питание.

Перекос фаз часто возникает при подключении бытовок, павильонов, временных офисов, складского оборудования, освещения и электроинструмента. Для проверки измеряют ток на каждой фазе и перераспределяют потребителей по линиям.

Неисправность подключенного оборудования

Иногда автомат выбивает не из-за генератора, а из-за одного потребителя. Пробитый ТЭН, влажный электроинструмент, поврежденный двигатель, неисправный блок питания или заклинивший компрессор создают аварийный ток при включении.

Самый простой способ первичной проверки — отключить все приборы и подключать их по одному. Если автомат выбивает только на одном устройстве, именно его нужно отправить на диагностику или ремонт.

Ошибка в заземлении или утечка тока

Если в цепи установлен дифференциальный автомат или УЗО, отключение может происходить из-за утечки тока. Причиной бывает повреждение изоляции, влага, пробой на корпус, неправильное соединение нулевого и защитного проводника, неисправный кабель или дефект потребителя.

Такой режим опасен для людей. Корпус оборудования может оказаться под напряжением, поэтому эксплуатацию прекращают до проверки заземления, изоляции и распределительного щита.

Неисправность автомата или блока АВР

Автоматический выключатель тоже может выйти из строя. Механизм изнашивается, клеммы перегреваются, номинал не соответствует нагрузке, а характеристика срабатывания не подходит для оборудования с высоким пусковым током.

Если генератор работает через АВР, дополнительно проверяют контакторы, реле, цепи управления, порядок переключения и настройки защиты. Ошибка в автоматике может приводить к отключению даже при исправной кабельной линии.

Как безопасно проверить причину

Повторное включение автомата без диагностики может усилить повреждение. Проверку лучше вести по этапам: от простого осмотра к измерениям и тесту нагрузки.

Этап	Что сделать	Какой результат нужен
1	Отключить все потребители	Генератор запускается без нагрузки
2	Осмотреть кабель и разъемы	Нет оплавления, влаги, трещин, запаха гари
3	Проверить суммарную мощность	Нагрузка не превышает возможности генератора
4	Подключить приборы по одному	Найден потребитель, вызывающий отключение
5	Измерить ток по фазам	Нет перегруза и сильного перекоса
6	Проверить щит и АВР	Автоматика работает в штатном режиме

Что нельзя делать

При срабатывании автомата нельзя действовать по принципу «включить еще раз и посмотреть». Если причина в коротком замыкании, поврежденной изоляции или плохом контакте, повторный запуск может привести к оплавлению кабеля и поломке оборудования.

Нельзя:

ставить автомат большего номинала без расчета кабеля;
объединять несколько мощных потребителей через бытовой удлинитель;
использовать кабель с поврежденной изоляцией;
подключать трехфазную нагрузку без проверки фаз;
эксплуатировать генератор при запахе гари;
игнорировать нагрев вилок, розеток и клемм;
запускать мощные электродвигатели одновременно.

Когда обращаться в сервис

Специалисты нужны, если автомат выбивает повторно, кабель нагревается, генератор работает нестабильно, напряжение проседает, появляется запах гари, срабатывает защита АВР или требуется подключить промышленное оборудование. Также сервисная диагностика необходима при трехфазной схеме, временном электроснабжении стройплощадки, питании насосов, компрессоров, станков и сварочного оборудования.

ПромЭнергоСервис подбирает дизельные генераторы под фактическую нагрузку, выполняет пусконаладочные работы, проверяет кабельные линии, настраивает АВР, поставляет запчасти и обслуживает электростанции. Правильный подбор мощности, расчет кабеля, исправные контакты и корректная автоматика помогают генератору работать стабильно при подключении нагрузки.

***
