Требования к размещению дизельного генератора

Размещение дизельной генераторной установки нельзя сводить только к выбору свободного места рядом со зданием. ДГУ относится к инженерному оборудованию с повышенными требованиями к пожарной безопасности, вентиляции, отводу выхлопных газов, уровню шума, вибрации, доступу для обслуживания и подключению к электрической сети объекта. Если площадка выбрана неверно, проблемы появляются не в теории, а на практике: генератор перегревается, уходит в аварийную остановку, мешает людям шумом, создает сложности при заправке, вызывает вопросы у надзорных органов и требует переделки уже выполненного монтажа.

При проектировании учитывают СП 4.13130.2013, СП 89.13330, СП 60.13330, СП 12.13130, требования к электроустановкам, санитарные нормы по шуму, рекомендации производителя двигателя и альтернатора, условия подключения АВР, трассировку силовых кабелей, возможность подвоза топлива и требования конкретной площадки. Для промышленных, складских, медицинских, торговых, административных и жилых объектов набор ограничений может отличаться, поэтому универсального расстояния «для всех генераторов» не существует. Расчет выполняют с учетом мощности, исполнения ДГУ, степени огнестойкости соседних зданий, режима работы и категории помещения по пожарной опасности.

Содержание:

• Варианты установки ДГУ и их особенности
• Противопожарные расстояния до зданий и сооружений
• Требования к помещениям для встроенных и пристроенных ДГУ
• Вентиляция, воздухозабор и газоотвод
• Топливное хозяйство и требования к бакам
• Шум, вибрация, фундамент и обслуживание
• Системы безопасности и оснащение помещения
• Распространенные ошибки при размещении ДГУ
• Как подготовить площадку под ДГУ
• Заключение

Варианты установки ДГУ и их особенности

Требования к размещению дизельной электростанции зависят от того, в каком исполнении поставляется оборудование. Открытая ДГУ на раме предназначена для установки внутри специально подготовленного помещения. У такой станции нет внешней защиты от осадков, ветра, снега и несанкционированного доступа, поэтому ее нельзя просто поставить на улице без кожуха или контейнера. В помещении предусматривают приточно-вытяжную вентиляцию, отдельный газоотвод, негорючее основание, свободные проходы для сервисных работ, освещение, пожарную сигнализацию, пожаротушение и удобный доступ к панелям управления.

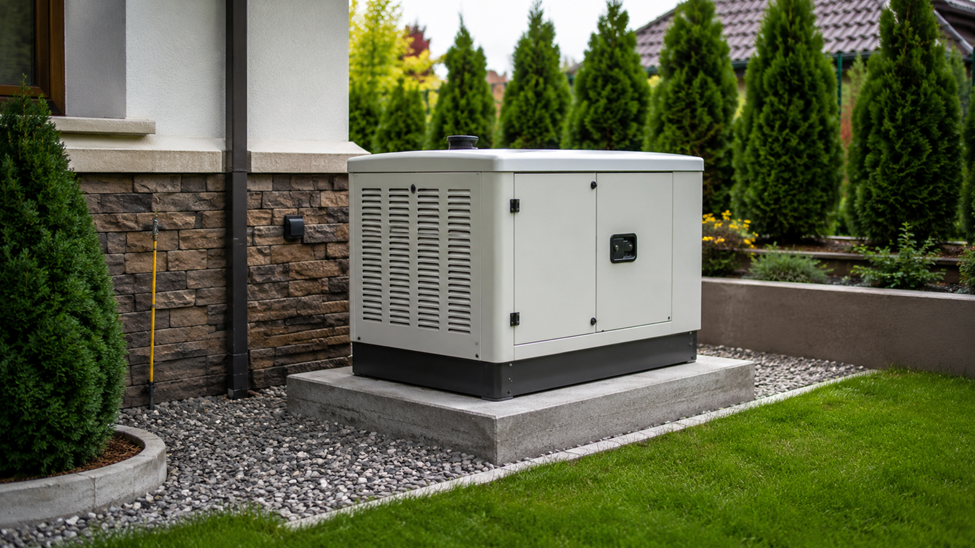

ДГУ во всепогодном шумозащитном кожухе подходит для открытой площадки. Кожух защищает оборудование от атмосферных воздействий, снижает шум и закрывает основные узлы от внешнего воздействия. Для такой установки готовят прочное основание: бетонную плиту, дорожные плиты или другую конструкцию, рассчитанную на массу станции и динамические нагрузки. Площадка должна быть ровной, без риска подтопления, с возможностью подвода кабельных линий и безопасного отвода выхлопных газов.

Контейнерная ДГУ представляет собой более автономное решение. В блок-контейнере можно разместить сам генератор, систему вентиляции, шумоглушители, электрощитовое оборудование, расходную емкость топлива, отопление, сигнализацию, пожаротушение и дополнительные инженерные элементы. Такой формат часто выбирают для промышленных объектов, складских комплексов, дата-центров, строительных площадок, медицинских учреждений и объектов, где важна длительная работа резервного питания.

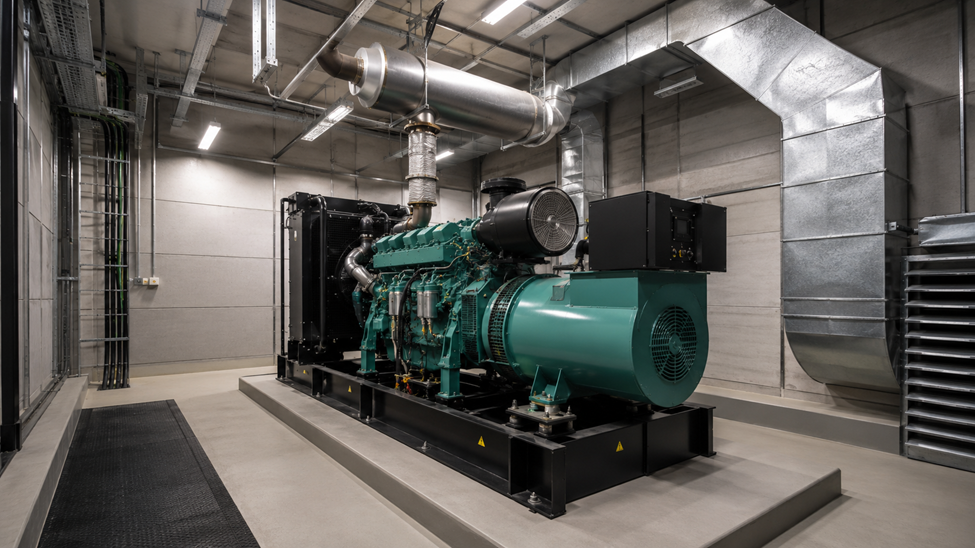

Встроенная или пристроенная генераторная требует более тщательной подготовки. Помещение фактически становится частью инженерной инфраструктуры здания, поэтому к нему предъявляют требования по огнестойкости стен и перекрытий, эвакуационным выходам, вентиляции, газоотводу, объему топливного бака, пожарной автоматике и шумоизоляции. Размещать ДГУ рядом с жилыми помещениями, под ними или над ними нельзя, если такое решение противоречит требованиям пожарной безопасности и санитарным ограничениям.

Передвижные дизельные электростанции используют как временный, аварийный или резервный источник энергии. Они могут устанавливаться на шасси, прицепе, салазках или раме. Для них тоже важны ровное основание, фиксация колес, безопасное направление выхлопа, защита кабельных трасс, доступ для заправки и соблюдение расстояний до людей, входов, окон, воздухозаборов и горючих материалов. Мобильность не отменяет требований безопасности: временная схема питания должна быть рассчитана так же ответственно, как постоянная.

Противопожарные расстояния до зданий и сооружений

Минимальные расстояния от ДГУ до зданий определяют по степени огнестойкости и классу конструктивной пожарной опасности самой генераторной установки и соседних объектов. На практике учитывают не только ближайшую стену, но и окна, входы, навесы, пристройки, открытые стоянки, детские и спортивные площадки, места хранения материалов, наружные лестницы, трансформаторные подстанции и пути движения людей.

Для отдельно стоящей ДГУ в кожухе или контейнере расстояние обычно считают как расстояние между сооружениями. Если генератор размещен в отдельном здании генераторной, учитывают характеристики этого здания. Если станция стоит рядом с жилым или общественным объектом, расчет становится особенно важным: помимо пожарных разрывов проверяют шум, выхлоп, возможность обслуживания и отсутствие риска распространения огня при аварийной ситуации.

Встроенный в раму или корпус расходный бак не следует автоматически приравнивать к отдельному складу горюче-смазочных материалов. Это часть технологического оборудования ДГУ, поэтому при расчете противопожарных разрывов важно корректно определить, что именно размещается на площадке: генераторная установка, отдельный топливный резервуар, склад топлива или самостоятельное сооружение с топливным хозяйством. Ошибка в квалификации объекта может привести к завышенным или, наоборот, недостаточным расстояниям.

Если ДГУ относится к нежилому зданию и расположена рядом с открытой автостоянкой, расстояния проверяют отдельно. Для объектов высокой огнестойкости разрыв может составлять около 10 м, для зданий с более высоким классом пожарной опасности — больше. Точную величину определяют по категории стоянки, конструкциям соседних объектов и требованиям проекта.

Расстояние до детских площадок и зон отдыха нельзя оценивать только по пожарным нормам. Здесь дополнительно учитывают шум, выхлопные газы, преобладающее направление ветра, наличие ограждений, режим работы станции и возможность доступа детей к оборудованию. На практике площадку ДГУ стараются относить от мест постоянного пребывания людей, а при стесненной территории применяют шумозащитные кожухи, экраны, контейнеры и дополнительные инженерные решения.

Расстояние между ДГУ и трансформаторной подстанцией определяют с учетом степени огнестойкости здания ТП и исполнения генератора. Если на одной площадке размещают несколько дизельных электростанций, между ними оставляют проходы для обслуживания, ремонта, демонтажа узлов и безопасной работы персонала. Для соседних агрегатов часто принимают расстояние не менее 1,5 м со стороны обслуживания, но окончательные габариты зависят от модели, мощности, компоновки и требований производителя.

Требования к помещениям для встроенных и пристроенных ДГУ

Для встроенных и пристроенных генераторных применяют требования, близкие к требованиям для котельных и помещений с оборудованием на жидком топливе. Ограждающие конструкции должны ограничивать распространение огня, двери должны быть противопожарными, выход желательно предусматривать непосредственно наружу, а пути эвакуации не должны проходить через помещения, где авария ДГУ может создать дополнительный риск.

Ключевые требования к помещению генераторной:

• Степень огнестойкости помещения и строительных конструкций выбирают по категории объекта, мощности оборудования и проектным решениям.
• Стены, перегородки и перекрытия должны отделять генераторную от других помещений с требуемым пределом огнестойкости.
• Двери устанавливают противопожарные, с открыванием в сторону выхода, если это требуется проектом и условиями безопасности.
• Помещение должно иметь доступ для заноса, обслуживания и возможной замены оборудования.
• Внутри предусматривают освещение, аварийное освещение, систему пожарной сигнализации и первичные средства пожаротушения.
• Воздух для работы двигателя и охлаждения должен поступать в достаточном объеме.
• Выхлопные газы отводят отдельным газоходом за пределы здания.
• Уровень шума и вибрации не должен превышать допустимые значения для соседних помещений и территории.
• Размещение под жилыми комнатами, над ними или рядом с ними требует особенно строгой проверки и в большинстве случаев не допускается.

Для несущих стен, колонн, перегородок и перекрытий учитывают пределы огнестойкости REI и EI. Чем выше ответственность объекта и ближе генераторная к другим помещениям, тем строже требования к строительным конструкциям. Пристроенную генераторную отделяют от основного здания противопожарными преградами, а встроенную проектируют так, чтобы пожар или задымление не могли быстро перейти в соседние зоны.

Высоту помещения, ширину дверей, размеры проемов и проходов выбирают не только по габаритам станции. Нужно учитывать снятие кожухов, замену фильтров, доступ к радиатору, стартеру, аккумуляторам, топливной аппаратуре, генератору, панели управления, глушителю, кабельным вводам и запорной арматуре. Если генератор можно занести, но невозможно обслуживать, помещение спроектировано неверно.

Необходимость легкосбрасываемых конструкций определяют расчетом категории помещения по взрывопожарной и пожарной опасности. Для помещений категорий А и Б предусматривают конструкции, которые при аварийном повышении давления открываются наружу и снижают риск разрушения несущих элементов. Их площадь рассчитывают по нормативным требованиям. Для помещений с дизельным топливом категория зависит от объема топлива, температуры вспышки, технологических процессов, вентиляции и других факторов, поэтому решение принимают по расчету, а не по названию оборудования.

Вентиляция, воздухозабор и газоотвод

Дизельный генератор во время работы потребляет воздух для сгорания топлива, выделяет большое количество тепла и создает поток горячего воздуха от радиатора. Если помещение не получает нужного объема притока, двигатель начинает работать в тяжелом режиме: ухудшается сгорание топлива, растет температура, падает мощность, увеличивается дымность, срабатывают аварийные защиты. Поэтому вентиляция генераторной — один из основных элементов проекта.

Система вентиляции должна решать три задачи одновременно. Первая — подать воздух для двигателя. Вторая — отвести тепло от радиатора и нагретых поверхностей. Третья — обеспечить воздухообмен в помещении, чтобы персонал мог безопасно выполнять осмотр и обслуживание. Обычная бытовая вентиляция с этой задачей не справится, особенно если речь идет о ДГУ средней или большой мощности.

При проектировании вентиляции учитывают мощность двигателя, тепловыделение, площадь радиатора, сопротивление жалюзи, длину воздуховодов, работу противопожарных клапанов, температуру наружного воздуха, режим работы генератора и требования производителя. Для многих проектов используют базовый принцип: вытяжной проем принимают не меньше площади радиатора, а приточный проем делают больше, чтобы компенсировать сопротивление решеток, жалюзи, сеток и воздуховодов.

Приток и выброс воздуха не размещают рядом. Если горячий воздух от радиатора снова попадает в приточный проем, возникает рециркуляция. В этом случае даже большая площадь отверстий не спасает станцию от перегрева: генератор начинает охлаждать себя уже нагретым воздухом. Поэтому приток и выброс разводят по разным зонам, а направление воздушного потока выбирают так, чтобы тепло уходило наружу без возврата в помещение.

Для расчета воздухообмена используют технические данные производителя и инженерный расчет. В качестве предварительного ориентира для ДГУ часто принимают повышенный расход воздуха на каждый киловатт мощности, но итоговое значение зависит от конкретной модели двигателя, системы охлаждения и допустимой температуры в помещении. Нельзя копировать вентиляцию с другого объекта только потому, что мощность генератора кажется похожей.

Проемы, жалюзи и противопожарные клапаны

Воздухозаборные и выбросные проемы защищают от осадков, снега, мусора, птиц и посторонних предметов. Для этого используют жалюзийные решетки, козырьки, сетки, обратные клапаны и инженерные элементы, которые не создают избыточного сопротивления воздушному потоку. В холодных регионах дополнительно проверяют риск обмерзания, попадания снега и переохлаждения помещения при остановленном генераторе.

Если вентиляционные каналы проходят через противопожарные преграды, применяют противопожарные клапаны с требуемым пределом огнестойкости. Они должны автоматически закрываться при пожаре и не давать огню и дыму распространяться по воздуховодам. При этом клапаны не должны ухудшать работу вентиляции в штатном режиме, поэтому их подбирают по сечению, сопротивлению и условиям эксплуатации.

Для помещений с постоянной готовностью ДГУ важно предусмотреть отопление или поддержание положительной температуры, если этого требует производитель. Холодный двигатель хуже запускается, аккумуляторы быстрее теряют емкость, топливо может густеть, а автоматика — работать нестабильно. В контейнерных решениях эти вопросы часто решаются встроенными системами обогрева и термостатирования.

Выхлопная система и газоотвод

Выхлопная система не является частью общеобменной вентиляции. Это отдельная инженерная трасса, которая выводит отработанные газы от двигателя в безопасную зону. Ее проектируют с учетом температуры газов, противодавления, вибрации, теплового расширения, пожарной безопасности, шумоглушения и расположения людей на объекте.

Основные требования к газоотводу:

• Трубопровод выполняют из материалов, рассчитанных на высокую температуру выхлопных газов.
• Длину трассы и количество поворотов делают минимальными, чтобы не увеличивать сопротивление.
• На выходе от двигателя устанавливают гибкий компенсатор, который снижает передачу вибрации.
• Газоход теплоизолируют в местах, где есть риск ожога, перегрева конструкций или образования конденсата.
• Для каждой ДГУ предусматривают отдельный выхлопной трубопровод, если производитель не допускает иного решения.
• Вывод трубы располагают так, чтобы газы не попадали в окна, двери, воздухозаборы, зоны отдыха и рабочие места.
• Конец трубы защищают от осадков и посторонних предметов.
• Диаметр трубопровода подбирают по мощности двигателя, длине трассы и допустимому противодавлению.

Недопустимо выводить выхлоп в закрытый двор, под навес без проветривания, рядом с приточной вентиляцией или в место, где люди регулярно проходят и задерживаются. Даже кратковременная работа ДГУ создает высокую концентрацию продуктов сгорания, поэтому направление газоотвода должно проверяться до монтажа.

Топливное хозяйство и требования к бакам

Топливная система ДГУ должна обеспечивать нужный запас дизельного топлива, безопасную подачу к двигателю, защиту от протечек и возможность обслуживания. При этом запас топлива нельзя увеличивать без оценки пожарных требований. Чем больше объем бака, тем выше требования к размещению, поддонам, вентиляции, трубопроводам, запорной арматуре, контролю уровня и локализации возможного разлива.

Расходный бак, встроенный в раму или кожух станции, обычно рассматривают как часть технологического оборудования. Он нужен для работы генератора в течение расчетного времени. Если объекту требуется длительная автономия, применяют внешние резервуары, топливные модули или отдельные помещения для хранения топлива. В этом случае требования становятся строже: нужно проверять категорию помещения, противопожарные расстояния, объем аварийного поддона, вентиляцию и доступ для заправки.

Для отдельно стоящих решений и помещений генераторных объем расходного топлива ограничивают нормативами и проектными решениями. Встроенные и пристроенные генераторные требуют особенно внимательного подхода: большой запас топлива внутри здания увеличивает пожарную нагрузку, усложняет согласование и повышает требования к инженерной защите. Поэтому при необходимости длительной автономной работы топливный запас часто выносят за пределы основного помещения.

Под баком или группой резервуаров предусматривают поддон, бортик либо другую систему локализации разлива. Ее объем принимают с запасом, чтобы при повреждении емкости топливо не растекалось по помещению или площадке. Для наружных резервуаров дополнительно учитывают защиту от осадков, механических повреждений, солнечного нагрева, несанкционированного доступа и наезда транспорта.

Топливопроводы прокладывают так, чтобы они были защищены от повреждений и доступны для осмотра. На трассе предусматривают запорную арматуру, фильтрацию, гибкие участки при подключении к двигателю, защиту от вибрации и возможность отключения подачи топлива при аварии. В местах прохода через стены и перекрытия используют решения, которые не снижают пожарную стойкость конструкций.

Заправку ДГУ организуют с учетом подъезда топливозаправщика, длины рукавов, уклона площадки, освещения и безопасного доступа персонала. Нельзя допускать, чтобы во время заправки топливо могло попасть в ливневую канализацию, подвальные помещения, приямки, кабельные каналы или зоны движения людей. Для ответственных объектов дополнительно предусматривают датчики утечки и системы контроля уровня топлива.

Шум, вибрация, фундамент и обслуживание

Дизельная электростанция создает шум от двигателя, радиатора, выхлопа, вентилятора, вибрации корпуса и работы вспомогательных систем. Открытая ДГУ без кожуха может быть очень громкой, особенно на расстоянии одного метра. Для жилой застройки, офисов, медицинских учреждений, гостиниц и торговых объектов это становится критичным ограничением. Даже если противопожарное расстояние соблюдено, санитарные нормы по шуму могут потребовать переноса станции, установки шумозащитного кожуха, контейнера, экрана или дополнительных глушителей.

Шум оценивают не на корпусе генератора, а в расчетных точках: у окон соседних зданий, на границе территории, в рабочих зонах, рядом с помещениями постоянного пребывания людей. Учитывают дневной и ночной режим, длительность работы, отражение звука от стен, наличие дворов-колодцев, высоту выхлопной трубы, тип глушителя и особенности площадки. Если ДГУ работает только как аварийный резерв, это не отменяет расчета, но влияет на режим эксплуатации и требования к мероприятиям по снижению шума.

Снизить шум помогают:

• шумозащитный кожух или контейнер;
• промышленные глушители выхлопа;
• шумопоглощающие жалюзи и вентиляционные вставки;
• акустические экраны;
• увеличение расстояния до жилых и общественных зданий;
• размещение станции за капитальной стеной или в отдельном помещении;
• виброопоры и правильное основание;
• контроль состояния выхлопной системы и креплений.

Вибрация опасна не только дискомфортом. Если генератор установлен на слабом или связанном со зданием основании, динамические нагрузки могут передаваться на конструкции, вызывать шум в соседних помещениях, ослаблять крепления, повреждать трубопроводы и ускорять износ узлов. Поэтому фундамент под ДГУ проектируют как основание под оборудование с динамической нагрузкой.

Фундамент

Основание под дизельный генератор должно быть прочным, ровным и рассчитанным на массу агрегата. Для стационарных ДГУ часто выполняют монолитную железобетонную плиту. Ее размеры делают больше габаритов рамы, чтобы обеспечить устойчивость, удобство крепления и безопасное обслуживание. Толщину, армирование и марку бетона определяют расчетом, учитывая массу оборудования, тип грунта, уровень вибрации, климатические условия и способ крепления.

Практические требования к основанию:

• Плита должна быть горизонтальной, без перекосов и просадки.
• Масса основания принимается с запасом относительно массы оборудования.
• Фундамент ДГУ не объединяют с фундаментом здания, если это может передавать вибрацию на конструкции.
• Поверхность защищают от разрушения, топлива, масла и воды.
• Для наружной установки предусматривают отвод осадков и защиту от подтопления.
• Анкерные крепления подбирают по раме генератора и рекомендациям производителя.
• Кабельные вводы и топливные линии планируют до бетонирования или подготовки плит.

Для контейнерных ДГУ могут использоваться железобетонные блоки, дорожные плиты или другое основание, если оно рассчитано на массу контейнера и не допускает перекоса дверей, жалюзи, воздуховодов и выхлопной системы. На слабых грунтах требуется отдельная подготовка: уплотнение, щебеночное основание, дренаж или свайное решение.

Минимальные проходы для обслуживания

Доступ к ДГУ должен обеспечивать не только визуальный осмотр, но и полноценный ремонт. Сервисной бригаде нужно менять фильтры, масло, ремни, аккумуляторы, датчики, шланги, элементы топливной системы, радиатор, стартер, генератор, блок управления и другие узлы. Если проходы слишком узкие, любая регламентная работа превращается в сложный демонтаж.

Ориентировочные проходы вокруг генератора:

• Со стороны панели управления и обслуживания — не менее 1,5 м, если производитель не требует больше.
• Между соседними агрегатами — не менее 1,5 м для доступа персонала и оборудования.
• От необслуживаемой стороны до стены — не менее 1 м.
• Перед торцом станции малой и средней мощности — около 1 м.
• Для мощных ДГУ, где требуется выкатка крупных узлов, проход увеличивают до 2 м и более.

Если генератор установлен в кожухе или контейнере, учитывают открывание дверей, снятие панелей, доступ к аварийному останову, возможность подключения нагрузочного модуля и подъезд сервисного транспорта. Для крупных объектов желательно заранее определить маршрут доставки запасных частей и демонтажа тяжелых узлов.

Системы безопасности и оснащение помещения

Помещение генераторной оснащают средствами обнаружения и тушения пожара, аварийным освещением, вентиляцией, средствами отключения, предупреждающими знаками и первичными средствами пожаротушения. Набор систем зависит от категории помещения, мощности ДГУ, объема топлива, режима работы, наличия персонала и требований проекта.

Автоматическое пожаротушение выбирают с учетом того, что внутри находится электрооборудование, двигатель, топливо, кабели и система управления. Для помещений с постоянно установленной ДГУ часто рассматривают газовое пожаротушение, так как оно не заливает оборудование водой и не оставляет порошковый слой на электронике. Порошковые системы могут применяться в отдельных контейнерных и технических решениях, но после срабатывания требуют тщательной очистки оборудования и проверки его работоспособности.

Водные средства пожаротушения в зоне электроустановок под напряжением применять нельзя. Для первичной защиты рядом с входом размещают углекислотные или порошковые огнетушители, а также инвентарь, предусмотренный проектом и правилами пожарной безопасности. Огнетушители должны быть доступны снаружи, чтобы персонал не входил в опасную зону при задымлении или открытом горении.

Пожарная сигнализация, оповещение и освещение

Пожарная сигнализация в генераторной должна обнаруживать возгорание на ранней стадии и передавать сигнал на систему объекта или автономный прибор управления. Тип извещателей выбирают с учетом возможных факторов: дыма, повышения температуры, пламени, запыленности, вибрации и воздушных потоков. Нельзя ставить извещатели формально: если поток вентиляции сразу уносит дым из контролируемой зоны, система может сработать поздно.

Аварийное освещение нужно для безопасного осмотра, остановки оборудования и выхода из помещения при отключении основного питания. В генераторной также предусматривают освещение рабочих зон, маркировку выключателей, доступ к аварийному останову, свободный подход к двери и отсутствие складирования посторонних материалов.

Система управления ДГУ должна обеспечивать штатный и аварийный останов, контроль давления масла, температуры охлаждающей жидкости, частоты, напряжения, уровня топлива, заряда аккумуляторов и других параметров. Для резервных электростанций особенно важно регулярно проверять автоматику запуска и АВР. Станция, которая не проходит тестовые пуски, может не включиться именно в момент аварии основного электроснабжения.

Распространенные ошибки при размещении ДГУ

Самая частая ошибка — нарушение противопожарных расстояний. Генератор ставят там, где проще подвести кабель или куда поместилась бетонная плита, но не проверяют степень огнестойкости соседнего здания, класс пожарной опасности, расстояние до окон, входов, стоянки, навесов и горючих материалов. В результате площадка формально есть, но использовать ее нельзя без дополнительных мероприятий.

Вторая ошибка — неверная оценка топливного бака. Встроенный расходный бак и отдельный склад топлива имеют разные требования. Если их перепутать, проект может получить завышенные расстояния, потерять полезную площадь или, наоборот, не выполнить требования для реального запаса топлива. Поэтому топливное хозяйство нужно описывать в проекте точно: объем, тип емкости, место установки, поддон, трубопроводы, заправка, вентиляция и защита от разлива.

Третья ошибка — слабая вентиляция. Приточный проем делают слишком маленьким, закрывают его плотной решеткой, ставят рядом с выбросом горячего воздуха или не учитывают сопротивление противопожарных клапанов. На бумаге вентиляция есть, но при работе под нагрузкой ДГУ перегревается. Особенно часто это проявляется летом, при длительной работе и высокой запыленности решеток.

Четвертая ошибка — неправильный газоотвод. Выхлопную трубу выводят к окнам, под навес, рядом с воздухозабором или делают слишком длинной с большим количеством поворотов. Это повышает противодавление, ухудшает работу двигателя и создает риск попадания выхлопных газов в помещения. Диаметр, высота и направление газохода должны подбираться расчетом.

Пятая ошибка — объединение фундамента ДГУ с фундаментом здания. Такое решение может передавать вибрацию на стены и перекрытия, усиливать шум и создавать нагрузки, на которые конструкции не были рассчитаны. Даже при наличии штатных виброопор основание должно быть подготовлено отдельно, если этого требует проект.

Шестая ошибка — отсутствие места для обслуживания. Генератор иногда размещают так близко к стене, забору или другому оборудованию, что невозможно заменить фильтр, снять панель, подключить нагрузочный модуль или демонтировать радиатор. Это особенно опасно для резервной ДГУ: оборудование вроде бы установлено, но быстро восстановить его после неисправности сложно.

Седьмая ошибка — игнорирование шума. Станцию выбирают по мощности и цене, но не проверяют акустический расчет. После запуска выясняется, что рядом находятся окна, офисы, палаты, гостиничные номера, жилой дом или рабочие места. Перенос ДГУ, установка экранов и замена глушителей обходятся дороже, чем правильный выбор исполнения на старте.

Восьмая ошибка — отсутствие регулярного сервиса. Даже идеально размещенная станция требует технического обслуживания, тестовых запусков, проверки аккумуляторов, замены фильтров, контроля топлива и испытаний под нагрузкой. ДГУ, которая годами стоит без обслуживания, может не обеспечить питание при аварии сети.

Как подготовить площадку под ДГУ

Подготовку площадки начинают с обследования объекта. Инженер оценивает свободные зоны, расстояния до зданий, подъездные пути, место подключения к электрической сети, возможность установки АВР, маршрут кабельных трасс, уровень грунта, риск подтопления, расположение окон и воздухозаборов, требования к шуму и условия заправки. На этой стадии можно сравнить несколько вариантов: помещение, кожух на улице, контейнер, пристройка или мобильная ДГУ.

Затем определяют мощность станции и режим работы. Для резервного питания важно понять, какие нагрузки должны включаться при аварии: все здание, отдельные линии, технологическое оборудование, насосы, серверная, холодильные установки, системы безопасности или только критичные потребители. От мощности зависят габариты, расход топлива, шум, вентиляция, сечение кабеля и требования к основанию.

На следующем этапе выбирают исполнение. Если на объекте есть подходящее техническое помещение, можно рассматривать открытую ДГУ на раме. Если помещение требует сложной реконструкции, рациональнее поставить генератор в кожухе или контейнере на улице. Для длительной автономной работы заранее проектируют топливное хозяйство, а для объектов с повышенными требованиями к шуму — шумозащитные мероприятия.

Проект площадки должен включать расположение ДГУ, фундамент, кабельные линии, заземление, топливную систему, вентиляцию, выхлоп, пожарную автоматику, освещение, ограждение, подъезд для сервиса и схему безопасной эксплуатации. Чем подробнее проработана эта часть, тем меньше риск переделок при монтаже.

Заключение

Требования к размещению ДГУ складываются из нескольких групп норм: пожарная безопасность, строительные конструкции, вентиляция, газоотвод, шум, вибрация, топливное хозяйство, электромонтаж и доступ для обслуживания. Нельзя выбрать место только по принципу «сюда помещается генератор». Нужно проверить расстояния до зданий, степень огнестойкости соседних объектов, возможность охлаждения двигателя, направление выхлопа, уровень шума, основание, запас топлива, пожарную автоматику и условия дальнейшего сервиса.

Правильно спроектированная площадка снижает риск перегрева, аварийной остановки, претензий надзорных органов, жалоб на шум и дорогостоящего переноса оборудования. Для резервного электроснабжения это особенно важно: ДГУ должна включиться тогда, когда основная сеть уже отключилась, а времени на исправление ошибок нет.

Автор статьи - Сергей Костин

Закончил Томский политехнический университет, факультет электротехники и энергетики. Специализация: силовые и автономные генераторы, прототипирование, аварийные энергосистемы. Стал автором запатентованной системы стабилизации напряжения для автономных источников питания
