Один мощный генератор или энергокомплекс из нескольких ДГУ: что выбрать для крупного объекта

Для крупного объекта нет универсального правила «одна большая ДГУ всегда лучше нескольких» или наоборот. Если нагрузка относительно стабильна, допустима остановка на обслуживание и требуемую мощность закрывает одна серийная установка, одиночный дизельный генератор обычно дает более простую и дешевую систему. Если нагрузка заметно меняется, критична отказоустойчивость, нужен резерв N+1, обслуживание без полного обесточивания или планируется рост потребления, чаще рациональнее энергокомплекс из нескольких ДГУ с автоматической синхронизацией и распределением нагрузки.

Выбирать схему нужно не по сумме паспортных киловатт, а по режиму объекта: какие потребители критические, как меняется мощность в течение суток, есть ли электродвигатели с большими пусковыми токами, сколько времени допустим перерыв питания и что произойдет при отказе одного агрегата.

Содержание:

• Что такое энергокомплекс из нескольких ДГУ
• Когда лучше один мощный генератор
• Когда выгоднее энергокомплекс
  • Требуется резервирование N+1
  • Нагрузка сильно меняется
  • Нельзя полностью выводить резерв на ТО
  • Планируется расширение объекта
• Одна ДГУ и энергокомплекс: сравнение
• Почему нельзя выбирать только по киловаттам
• Что усложняется при параллельной работе ДГУ
• Как выбрать конфигурацию для крупного объекта
• Пример логики выбора
• Когда параллель нескольких ДГУ не нужна
• Что выбрать в итоге

Что такое энергокомплекс из нескольких ДГУ

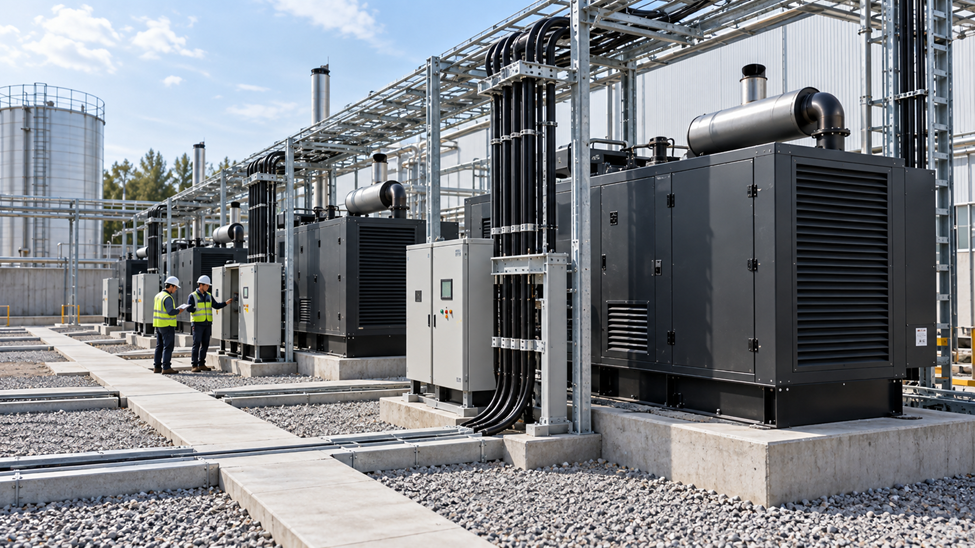

Энергокомплекс — это несколько дизель-генераторных установок, объединенных общей системой управления и работающих на общую нагрузку. Их нельзя просто соединить силовыми кабелями. Перед включением очередной ДГУ на общие шины автоматика контролирует напряжение, частоту, чередование и совпадение фаз, затем подключает агрегат и распределяет между работающими генераторами активную и реактивную нагрузку.

При росте потребления автоматика запускает дополнительную ДГУ и подключает ее к общей шине, при снижении — разгружает и останавливает лишний агрегат. Поэтому все машины не обязаны работать одновременно.

В состав системы входят ДГУ, контроллеры синхронизации, силовые выключатели и общие шины, защиты, а при резервировании сети — АВР. По проекту добавляют диспетчеризацию, топливную инфраструктуру, вентиляцию и отвод выхлопа. Поэтому сравнивают стоимость и надежность всей системы, а не только цену генераторов.

Когда лучше один мощный генератор

Одна ДГУ логична там, где расчетная нагрузка предсказуема и находится в рабочем диапазоне выбранной станции. В такой схеме меньше коммутационных аппаратов, контроллеров и межмашинных связей, не требуется система параллельной синхронизации нескольких источников. Проектирование, монтаж и пусконаладка обычно проще.

Преимущества одиночной станции:

• проще электрическая схема и автоматика;
• меньше оборудования для размещения и обслуживания;
• проще поиск неисправности;
• обычно ниже первоначальные затраты, если резервирование не требуется;
• легче эксплуатация на объекте с небольшим техническим персоналом.

Если резервную нагрузку уверенно закрывает одна ДГУ, а ТО можно выполнять при рабочей внешней сети, усложнять систему параллелью часто нецелесообразно.

Недостаток очевиден: одна ДГУ становится единственной точкой отказа генераторного резерва. Если она недоступна из-за неисправности или обслуживания в момент исчезновения основной сети, заменить ее внутри системы нечем.

Когда выгоднее энергокомплекс

Несколько ДГУ особенно полезны там, где цена перерыва высока: на непрерывных производствах, крупных инфраструктурных объектах и в ЦОД.

Требуется резервирование N+1

Главное преимущество многоагрегатной схемы — возможность заложить резерв мощности. В конфигурации N+1 рабочая нагрузка должна сохраняться при недоступности одного агрегата, если именно такое условие принято проектом. Тогда отказ одной ДГУ не обязательно приводит к остановке объекта.

Важно: «три генератора установлены» еще не означает N+1. Если для покрытия расчетного максимума нужны все три, резерва по мощности нет. При N+1 мощности оставшихся после отказа машин должно хватать на предусмотренную проектом нагрузку с учетом допустимых режимов каждой установки.

Нагрузка сильно меняется

Большая ДГУ, выбранная по максимальному пику, часть времени может работать при существенно меньшем потреблении. Модульная система позволяет включать столько агрегатов, сколько требуется сейчас. При росте нагрузки автоматика добавляет ДГУ, при снижении — выводит лишнюю из параллели.

При суточных и технологических колебаниях несколько ступеней генерации позволяют лучше согласовать работающую мощность с фактическим потреблением.

Экономия топлива не гарантирована: она зависит от двигателей, режимов, моточасов и алгоритма управления. Сравнение делают по реальному или расчетному профилю нагрузки.

Нельзя полностью выводить резерв на ТО

В одноагрегатной схеме на время обслуживания резервная ДГУ недоступна, если не предусмотрена временная замена. В энергокомплексе одну установку можно вывести в сервис, а остальные оставить в работе или готовности, если предусмотренного запаса мощности достаточно.

Планируется расширение объекта

Модульная архитектура удобна при поэтапном росте потребления: распределительное устройство, автоматику и площадку можно заранее предусмотреть для новых ДГУ.

Расширяемость закладывают при проектировании: проверяют совместимость управления, генераторов, автоматов, шин, защит и кабелей.

Одна ДГУ и энергокомплекс: сравнение

Энергокомплекс выигрывает управляемостью и резервированием, одиночная ДГУ — простотой.

Почему нельзя выбирать только по киловаттам

Предположим, объекту требуется около 1 МВт. Из этого еще не следует, что одинаково подойдут одна ДГУ 1 МВт или две по 500 кВт.

• Во-первых, нужно определить, какую нагрузку действительно должна принимать генерация. Установленная мощность оборудования не равна одновременному потреблению. При резервировании часто выделяют приоритетные группы, а неприоритетные потребители автоматически отключают.
• Во-вторых, учитывают кВт, кВА, коэффициент мощности и реактивную составляющую: выбор только по активной мощности может быть ошибочным. Режим мощности самой ДГУ также выбирают по паспортному назначению установки; ISO 8528-1 разделяет применение генераторных установок для непрерывной, пиковой и резервной работы.
• В-третьих, важны переходные процессы. Электродвигатели, насосы, компрессоры, трансформаторы, ИБП и преобразователи частоты способны создавать пусковые, нелинейные или ступенчатые нагрузки. ДГУ должна не просто обеспечивать расчетную мощность в установившемся режиме, но и сохранять допустимые параметры частоты и напряжения при набросе и сбросе нагрузки.
• В-четвертых, при резервировании проверяют режим после отказа одного агрегата. Если задано N+1, расчет ведут по мощности оставшейся группы, а не по сумме всех установленных ДГУ.

Что усложняется при параллельной работе ДГУ

Для подключения генератора к работающей шине должны быть согласованы электрические параметры источников, а после включения автоматика должна устойчиво распределять активную и реактивную мощность между агрегатами.

Кроме того, в проекте согласовывают:

• уставки защит и селективность автоматов;
• допустимые токи шин и кабелей;
• токи короткого замыкания в разных конфигурациях комплекса;
• алгоритм АВР и последовательность запуска;
• приоритеты подключения и отключения нагрузок;
• чередование агрегатов для выравнивания моточасов;
• поведение системы при отказе контроллера, выключателя или одной ДГУ;
• ручные режимы и действия персонала.

Поэтому для энергокомплекса особенно важны полноценные испытания. Проверяют не только отдельный запуск каждой станции, но и синхронизацию, распределение нагрузки, отключение одной ДГУ, переход на резервные алгоритмы и восстановление нормального режима.

Как выбрать конфигурацию для крупного объекта

Правильный выбор начинается с профиля нагрузки. Для действующего объекта полезны реальные измерения, для нового — расчетные данные проекта.

Алгоритм выглядит так:

• Определить назначение ДГУ: резерв, основной автономный источник или комбинированный режим.
• Разделить потребителей по приоритету: что должно работать обязательно, а что можно отключить.
• Построить график нагрузки: минимум, обычный режим, максимум, длительность пиков, сезонность.
• Проверить динамические нагрузки: пуски двигателей, трансформаторы, ИБП, частотные преобразователи.
• Задать критерий отказоустойчивости: нужно ли сохранять всю критическую нагрузку после отказа одной ДГУ.
• Сравнить стоимость жизненного цикла: оборудование, автоматика, РУ, монтаж, топливо, ТО, ремонты и цена возможного простоя.
• Проверить площадку: место, сервисный доступ, вентиляция, выхлоп, топливоснабжение, шум и кабельные трассы.
• Заложить испытания и эксплуатацию: система должна быть понятна персоналу и проверяема под реальной или эквивалентной нагрузкой.

Пример логики выбора

Допустим, критическая нагрузка объекта меняется от 350 до 1100 кВт. Одна крупная ДГУ дает простую архитектуру, но остается единственным генераторным резервом. Альтернатива — несколько меньших ДГУ, которые автоматика подключает по мере роста нагрузки. При N+1 оставшейся после отказа группы должно хватать на критическую нагрузку.

Конкретные номиналы нельзя назначать по одному диапазону 350–1100 кВт. Нужно проверить коэффициент мощности, пусковые токи, ступени наброса нагрузки, требуемое время автономной работы, категорию потребителей, условия площадки и характеристики выбранных моделей.

Когда параллель нескольких ДГУ не нужна

Энергокомплекс может быть избыточным, если одна стандартная ДГУ уверенно закрывает расчетную и динамическую нагрузку, объект использует ее только как редкий резерв, ТО можно выполнять при стабильной внешней сети, а отказ генератора не приводит к критическим последствиям.

Не стоит забывать и о цене сложности. Параллельная схема требует дополнительных контроллеров, автоматов, шин, кабелей, защит, настройки и более квалифицированного обслуживания. Иногда более простая система оказывается рациональнее именно потому, что в ней меньше компонентов и связей.

Что выбрать в итоге

Если приоритет — простота, меньше оборудования и сравнительно невысокая стоимость внедрения, а одна ДГУ покрывает нагрузку и допустимый уровень риска, выбирают один мощный генератор. Если приоритет — отказоустойчивость, обслуживание без полной потери резервной мощности, работа с переменным профилем потребления и возможность масштабирования, выбирают энергокомплекс из нескольких ДГУ.

Для крупного объекта вопрос лучше формулировать не «сколько генераторов купить», а «какую нагрузку система должна гарантированно сохранить при нормальной работе, аварии и обслуживании». После этого определяются число ДГУ, мощность каждой установки, резерв, схема общих шин, АВР, алгоритм синхронизации и последовательность подключения потребителей.

«ПромЭнергоСервис» занимается проектированием, автоматизацией и синхронизацией дизельных электростанций, монтажом, пусконаладкой, испытаниями и дальнейшим сервисом ДГУ. При выборе между одной мощной станцией и энергокомплексом специалисты могут оценить нагрузку объекта, существующую схему электроснабжения и требования к резервированию, чтобы предложить конфигурацию без избыточной мощности и неоправданного усложнения.

Автор статьи - Сергей Костин

Закончил Томский политехнический университет, факультет электротехники и энергетики. Специализация: силовые и автономные генераторы, прототипирование, аварийные энергосистемы. Стал автором запатентованной системы стабилизации напряжения для автономных источников питания
