Как рассчитать сечение кабеля для дизельного генератора

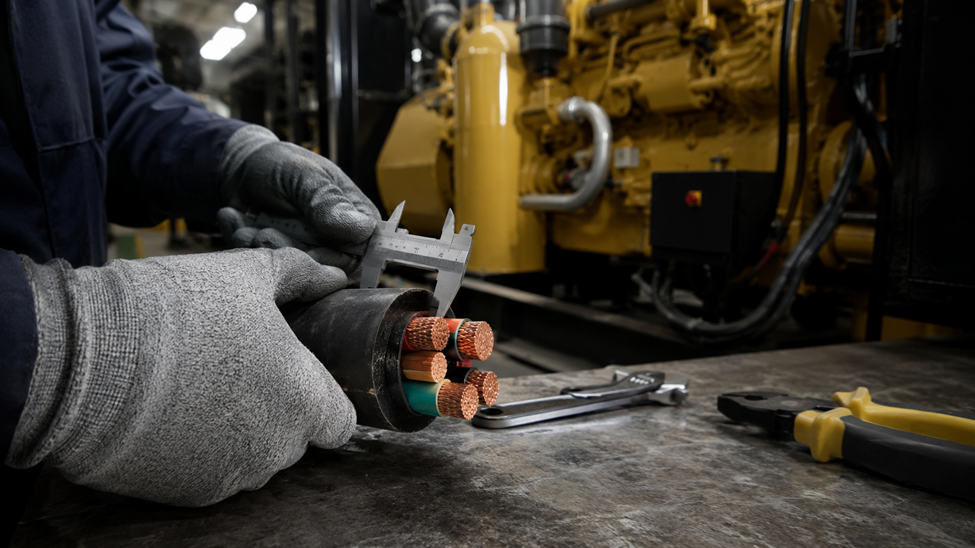

Сечение кабеля для дизельного генератора рассчитывают по рабочему току, мощности электростанции, напряжению, количеству фаз, длине линии, материалу жил, способу прокладки и допустимому падению напряжения. Главная задача расчета — выбрать такой кабель, который выдержит ток нагрузки, не будет перегреваться, сохранит напряжение у потребителя и позволит автомату отключить питание при перегрузке или коротком замыкании.

Кабель передает электроэнергию от генератора к распределительному щиту или потребителям. Мощность генератора задает ток, длина трассы увеличивает потери, сечение жил снижает нагрев, автомат защищает линию от аварийного режима. Если кабель выбран с запасом по току и проверен по падению напряжения, дизельная электростанция работает стабильнее, а нагрузка получает питание без опасного перегрева проводников.

Содержание:

• Какие данные нужны для расчета
• Шаг 1. Рассчитайте рабочий ток
• Шаг 2. Учтите коэффициент мощности
• Шаг 3. Подберите сечение по допустимому току
• Шаг 4. Проверьте падение напряжения
• Шаг 5. Учтите пусковые токи
• Какой кабель выбрать для подключения генератора
• Пример расчета
• Частые ошибки при подборе сечения
• Когда расчет лучше доверить специалистам

Какие данные нужны для расчета

Перед подбором кабеля нужно собрать исходные параметры. Без них сечение часто выбирают «на глаз», из-за чего линия перегревается, автомат выбивает при запуске нагрузки, а оборудование работает с просадкой напряжения.

Для временного подключения чаще применяют гибкий медный кабель, потому что генератор при работе вибрирует, а жесткое подсоединение быстрее получает механические повреждения. Для стационарной линии подбирают кабель с учетом проекта, условий монтажа и требований электробезопасности.

Шаг 1. Рассчитайте рабочий ток

Первый этап — перевести мощность генератора или нагрузки в ток. Именно ток нагревает проводник, поэтому сечение подбирают не только по кВт, а по амперам.

Для однофазной сети 230 В используют формулу:

I = S × 1000 / U

где I — ток в амперах, S — мощность в кВт, U — напряжение в вольтах.

Для трехфазной сети 400 В используют формулу:

I = P × 1000 / (1,73 × U × cos φ)

Если мощность указана в кВА, расчет выполняют по полной мощности:

I = S × 1000 / (1,73 × U)

где S — полная мощность в кВА.

Пример: трехфазный генератор 50 кВА выдает ток около 72 А при напряжении 400 В. Значит, кабель и автомат должны соответствовать этому току, а выбранное сечение нужно дополнительно проверить по длине трассы и условиям прокладки.

Шаг 2. Учтите коэффициент мощности

Дизельные генераторы часто имеют две характеристики: кВА и кВт. кВА показывает полную мощность, кВт — активную мощность, которую потребляет оборудование. Между ними стоит коэффициент мощности cos φ. Для многих генераторных установок в расчетах используют значение 0,8.

Если нагрузка индуктивная, например насосы, компрессоры, вентиляция или станки, генератор работает тяжелее, чем при питании только освещения или нагревателей. Поэтому при подборе кабеля нужно учитывать не только паспортную мощность, но и реальный характер потребления.

Шаг 3. Подберите сечение по допустимому току

После расчета тока выбирают сечение, которое выдерживает нагрузку без перегрева. Чем больше ток, тем больше должно быть сечение жил. Но один и тот же кабель может иметь разную допустимую нагрузку при прокладке в воздухе, земле, трубе, кабель-канале или в пучке с другими линиями.

Ориентировочная логика подбора выглядит так:

Таблица дает только ориентир. Финальное сечение выбирают по расчету, паспортным данным кабеля, температуре, длине трассы, способу прокладки и требованиям защиты.

Шаг 4. Проверьте падение напряжения

Даже если кабель выдерживает ток, он может быть слишком длинным. Чем дальше генератор стоит от объекта, тем выше потери в линии. Падение напряжения приводит к нестабильной работе электроники, тяжелому запуску двигателей, перегреву оборудования и частому срабатыванию защиты.

На падение напряжения влияют:

• длина кабеля от генератора до нагрузки;
• ток потребителей;
• материал жил;
• сечение проводника;
• однофазная или трехфазная схема;
• пусковые режимы электродвигателей.

Если генератор стоит рядом со щитом, сечение часто выбирают по току. Если линия длинная, сечение приходится увеличивать, даже когда допустимый ток формально подходит. Это особенно важно для насосов, компрессоров, сварочного оборудования и станков.

Шаг 5. Учтите пусковые токи

Некоторые потребители при запуске кратковременно требуют больше энергии, чем при штатной работе. Электродвигатель насоса, компрессора или вентилятора может создавать пусковой ток в несколько раз выше рабочего. Кабель при этом должен выдерживать кратковременную нагрузку, а генератор — не уходить в просадку напряжения.

При расчете учитывают:

• самый мощный электродвигатель;
• одновременный запуск нескольких потребителей;
• наличие плавного пуска или частотного преобразователя;
• режим работы нагрузки;
• запас генератора по мощности.

Если пусковые токи не учесть, кабель может нагреваться, автомат — отключаться, а генератор — работать с перегрузкой в момент старта оборудования.

Какой кабель выбрать для подключения генератора

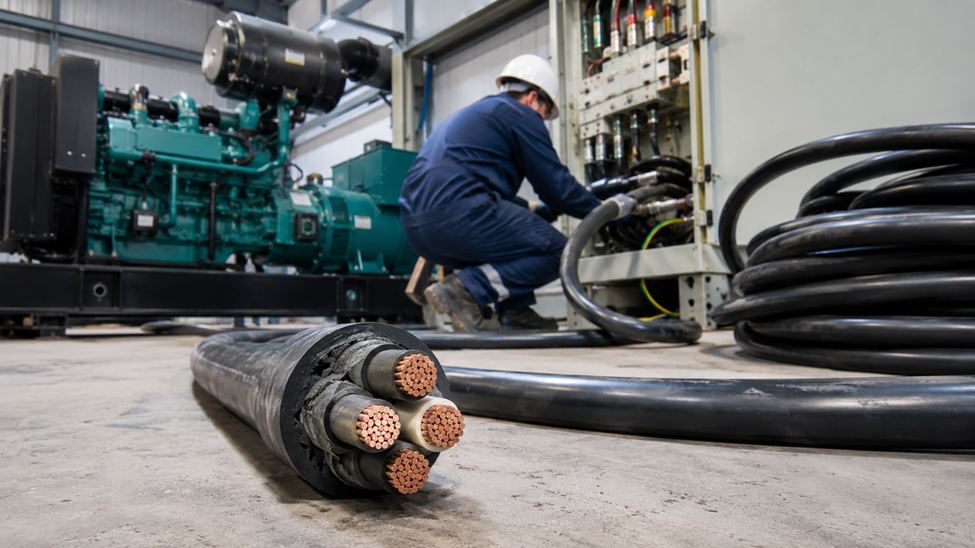

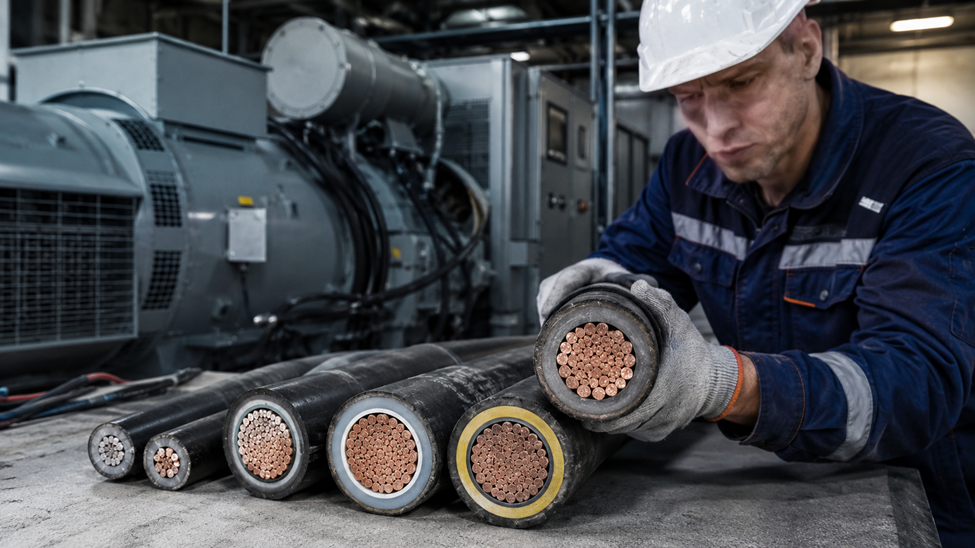

Для подключения дизельного генератора обычно выбирают силовой кабель с медными жилами, рассчитанный на нужное напряжение и ток. Для мобильной установки важна гибкость, потому что двигатель создает вибрации, а кабель периодически подключают, перемещают и отключают. Для стационарной установки важны условия прокладки, защита от механических повреждений и корректное подключение к щиту.

Кабель должен:

• соответствовать номинальному току генератора;
• выдерживать температуру окружающей среды;
• подходить для выбранного способа монтажа;
• иметь изоляцию под рабочее напряжение;
• иметь защитный проводник при требовании схемы;
• подключаться через исправные наконечники, вилки, клеммы и автомат;
• сохранять допустимое напряжение на стороне нагрузки.

Также нужно проверять заземление. Рама дизельного генератора должна быть заземлена, а проводник заземления подбирают по расчету и выполняют так, чтобы вибрация не вызывала перелом жилы.

Пример расчета

Допустим, нужно подключить трехфазный дизельный генератор мощностью 30 кВА к распределительному щиту 400 В.

Расчетный ток:

I = 30 × 1000 / (1,73 × 400) = около 43 А

Для такого тока может потребоваться медный кабель не менее 6–10 мм², но окончательный выбор зависит от длины трассы и способа прокладки. Если генератор стоит далеко от щита, сечение увеличивают, чтобы снизить падение напряжения. Если к линии подключены насосы или компрессоры, дополнительно учитывают пусковой ток.

Частые ошибки при подборе сечения

Неправильный кабель приводит к перегреву, просадке напряжения, отключению автомата и повреждению оборудования. На практике чаще всего встречаются одни и те же ошибки.

Когда расчет лучше доверить специалистам

Самостоятельный расчет допустим только для предварительной оценки. Точный подбор кабеля нужен при подключении трехфазного генератора, длинной линии, промышленной нагрузки, АВР, насосного оборудования, компрессоров, станков, сварочных аппаратов и временного электроснабжения строительных объектов.

ПромЭнергоСервис подбирает кабельные линии для дизельных генераторов, рассчитывает нагрузку, проверяет сечение по току и падению напряжения, выполняет пусконаладочные работы, подключает АВР и обслуживает электростанции. Правильный расчет помогает генератору отдавать мощность без перегрева кабеля, аварийных отключений и повреждения подключенного оборудования.

Автор статьи - Сергей Костин

Закончил Томский политехнический университет, факультет электротехники и энергетики. Специализация: силовые и автономные генераторы, прототипирование, аварийные энергосистемы. Стал автором запатентованной системы стабилизации напряжения для автономных источников питания
